Общее описание

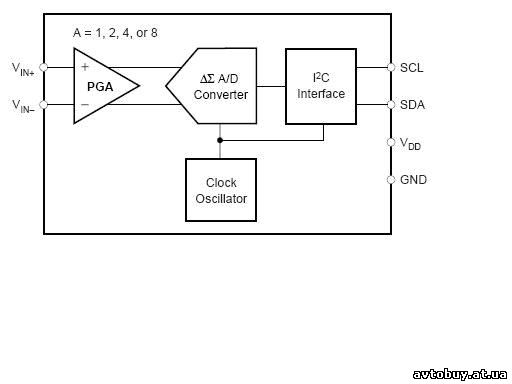

ADS1100 - прецизионный, непрерывно самокалибрующийся АЦП с
дифференциальным (разностным) входом и 16-битным разрешением в маленьком
SOT23-6 корпусе. Преобразования выполняются логометрически, используя
напряжение питания как опорное. ADS1100 использует I2C совместимый
последовательный интерфейс и работает от однополярного источника напряжением от
2.7В до 5.5В.
ADS1100 может выполнять преобразования на скоростях 8, 16, 32 или
128 отсчетов в секунду. Встроенный предусилитель с программируемым
коэффициентом усиления, который может достигать 8, позволяет измерять слабые
сигналы с высоким разрешением (высокой точностью). В режиме одиночных преобразований
ADS1100 автоматически выключается после преобразования, что значительно снижает
потребление тока в течении неактивных периодов.
ADS1100 разработан для приложений, требующих высокоточных измерений
(с высоким разрешением), где размеры и энергопотребление -- главные критерии.
Типповые применения: в портативных инструментах, промышленных контроллерах и
интеллектуальных передатчиках.
Отличительные особенности:
- Полная система сбора данных
в маленьком SOT23-6 корпусе
- 16-битные коды
- Непрерывная самокалибровка
- Одиночное преобразование
- Программируемый
предусилитель с коэффициентом усиления 1,2,4 или 8
- Низкий шум: 4мкVp-p
- Программируемая скорость
измерений: от 8 до 128 отсчетов в секунду встроенный таймер
- I2C интерфейс
- Напряжение питания от 2.7В
до 5.5В
- Низкое потребление тока:
90мкА
Области применения:
- Портативные инструменты
- Промышленные контроллеры
- Интелектуальные передатчики
- Потребительские товары
- Фабричная автоматизация
- Измерение температуры
Основные параметры
|
Разрешение,бит
|
16
|
|
Частота выборок (макс.),kSPS
|
0.128
|
|
Каналов,шт
|
1
|
|
Интерфейс
|
I2C
|
|
VIN,В
|
от -5 до 5
|
|
VREF
|
Ext.
|
|
Напряжение питания: AVDD,В
|
от 2.7 до 5.5
|
|
ICC,мА
|
0.09
|
|
PD,Вт
|
0.00045
|
|
TA,°C
|
от -40 до 85
|
|
Корпус
|
SOT-23-6
|
Автор документа: Жанна Свирина,
http://www.gaw.ru
|
