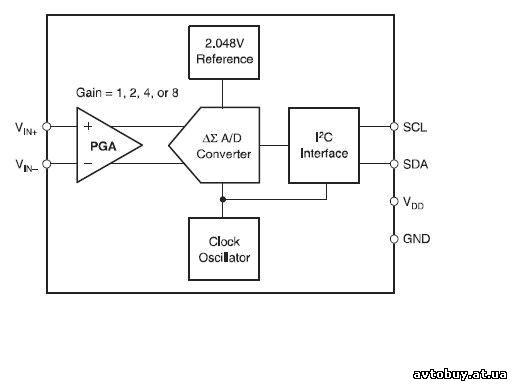

Общее описание
ADS1110 – это 16-битный прецизионный аналого-цифровой
преобразователь (АЦП) с непрерывной самокалибровкой и симметричным входом,
выполненный в миниатюрном корпусе SOT23-6. Встроенный источник опорного
напряжения 2,048 В обеспечивает диапазон входных напряжений от –2,048 В до
+2,048 В. Для передачи результатов измерения ADS1110 использует I2C
интерфейс, питание микросхемы осуществляется от однополярного источника с
напряжением от 2,7В до 5,5 В.
ADS1110 может выполнять преобразование на скорости 15, 30, 60 и 240
отсчетов в секунду. Интегрированный предварительный усилитель с программируемым
коэффициентом усиления (до 8 раз) позволяет измерять слабые сигналы с высоким
разрешением. В режиме однократного измерения ADS1110 автоматически переходит в
режим ожидания после проведения измерения, при этом потребляемый ток
уменьшается очень существенно.
ADS1110 разработана для приборов, в которых сочетаются требования
высокой точности измерений, малых габаритов и низкого энергопотребления.
Типичными примерами являются портативная измерительная техника, системы
управления производственными процессами, «интеллектуальные» датчики.
Отличительные особенности:
- Полноценная система сбора
данных в крошечном корпусе SOT23-6
- Встроенный источник
опорного напряжения: 2,048 В ± 0,05%
- Встроенный буферный
усилитель с программируемым коэффициентом усиления
- Встроенный задающий
генератор
Основные параметры
|
Разрешение,бит
|
16
|
|
Частота выборок (макс.),kSPS
|
0.128
|
|
Каналов,шт
|
1
|
|
Интерфейс
|
I2C
|
|
VIN,В
|
от -2.048 до 2.048
|
|
VREF
|
Int.
|
|
Напряжение питания: AVDD,В
|
от 2.7 до 5.2
|
|
ICC,мА
|
0.24
|
|
PD,Вт
|
0.0012
|
|
TA,°C
|
от -40 до 85
|
|
Корпус
|
SOT-23-6
|
Автор документа: Жанна Свирина,
